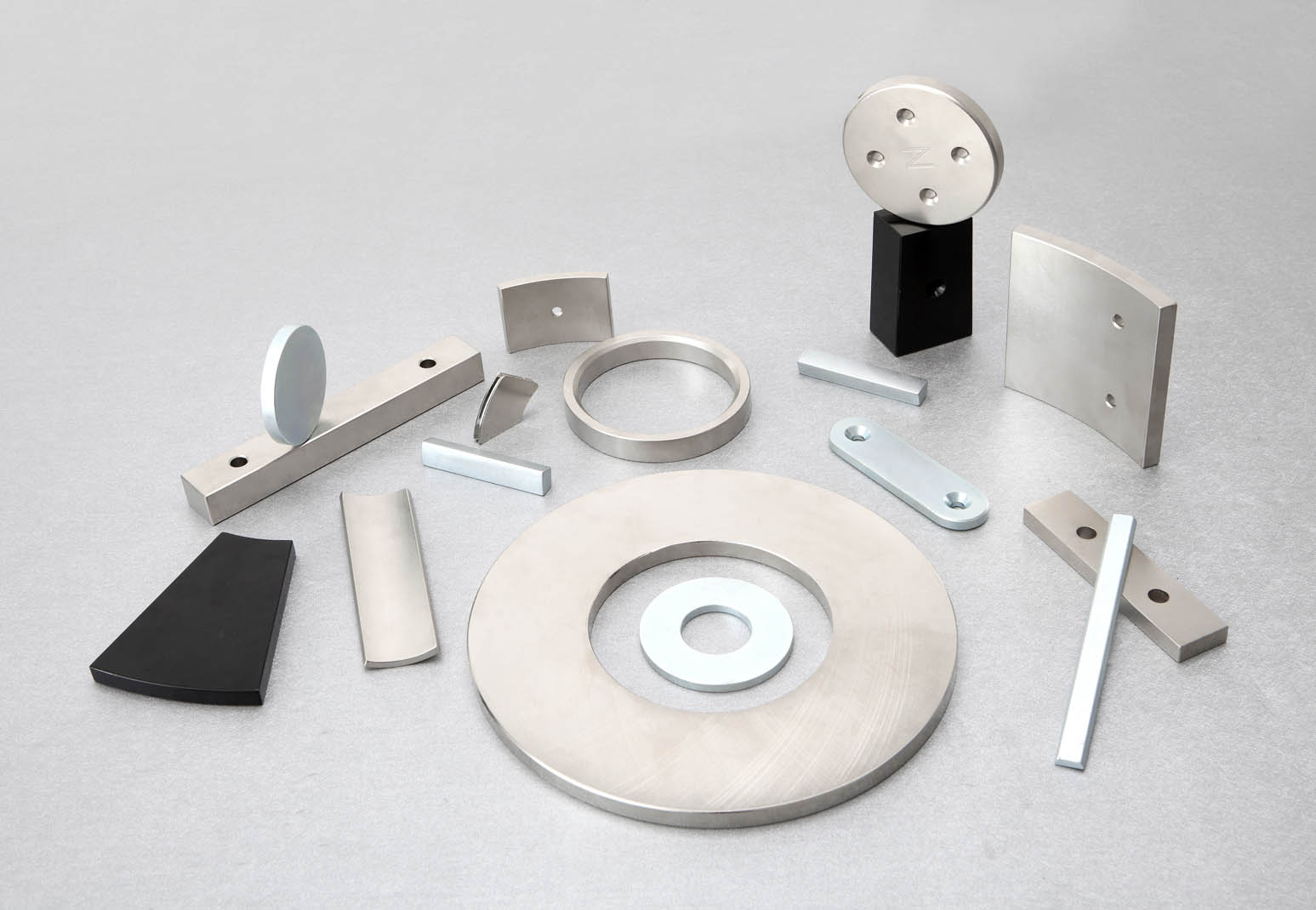

Магнит из спеченного неодимового железа (NdFeB)

Спеченный неодимовый железный бор (NdFeB) или «нео» магниты - это третье поколение постоянного магнита, разработанное в 1980-х годах. Сегодня он предлагает самую сильную магнитную силу. Благодаря отличным магнитным характеристикам Neodymium Magnet предлагает гибкость для новых конструкций или заменяет старые материалы, такие как Alnico и Ceramic, во многих областях применения, включая высокопроизводительные двигатели, бесщеточные двигатели постоянного тока, магнитное разделение, магнитно-резонансную томографию, датчики и громкоговорители.

Почему выбирают неодимовый магнит

Процесс получения порошковой металлургии используется при производстве спеченных неодимовых магнитов. Хотя спеченный неодимовый магнит является механически более сильным, чем магниты из сплава Самария и менее хрупким, чем другие магниты, его нельзя использовать в качестве структурного компонента. Выбор неодимового магнита ограничивается температурой из-за его необратимых потерь и умеренно высокого обратимого температурного коэффициента Br и Hcj. Максимальная температура нанесения составляет 200 ° C для сортов высокой коэрцитивности. Неодимовый магнит более подвержен окислению, чем любые другие магнитные сплавы. Если неодимовый магнит подвергается воздействию влаги, рекомендуется использовать химически агрессивные среды, такие как кислоты, соли щелочных растворов и вредные газы, покрытие. Это не рекомендуется в атмосфере водорода.

Неодимовый магнит имеет низкую стойкость к коррозии и может также вызывать коррозию изнутри, если не выполняются надлежащие процедуры предварительной обработки. Зачастую многослойное никель-медно-никелевое покрытие применяется для предотвращения отказа от коррозии, но эта профилактическая техника может быть недостаточной для всех применений.

Высокий антикоррозийный и малоподвижный неодимовый магнит

Существует два основных стандарта теста на снижение веса:

США PCT: 121 ± 1 ℃, 2 атм, 95% относительной влажности, 96 часов, потеря веса менее 5 ~ 10 мг / см2
Европа HAST: 130 ± 2 ℃, 3 атм, 95% относительной влажности, 168 часов, потеря веса менее 2 ~ 5 мг / см2

Благодаря специальному составу материалов и процессу изготовления коррозионная стойкость настолько превосходна, что неодимовый магнит может достичь строгих требований к испытаниям выше.

Применение неодимового магнита

Эти неодимовые магниты широко используются в двигателях, датчиках, лифтах, автомобилях, ветрогенераторах, акустических, военных и аэрокосмических отраслях и т.д.

Неодимовый магнит с высокой температурой

При более высоком значении Hcj этот неодимовый магнит более стабилен при высокой температуре. Тесты показывают, что максимальная постоянная потеря после старения составляет 5%.

Магнитные свойства

Cвойства неодимового магнита

Марка	Остаточная индукция (Br)		Коэрцитивная сила (Hcb)		Внутренняя коэрцитивная сила (Hcj)		Максимальный энергетич. (BH) макс.		Температура Коэффициент Tk		Макс. Рабочая температура.	Curie Temp.
Марка	T	kGs	kA/m	kOe	kA/m	kOe	kJ/m3	MGOe	%/˚C (Br)	%/˚C (Hcj)	˚C	˚C
N35-A1	0.99-1.05	9.9-10.5	≥730	≥9.2	≥780	≥9.8	176-200	22-25	-0.12	-0.70	60	310
N35-A2	1.05-1.08	10.5-10.8	≥780	≥9.8	≥859	≥10.5	200-216	25-27	-0.12	-0.70	60	310
N35	1.17-1.22	11.7-12.2	≥868	≥10.9	≥955	≥12	263-287	33-36	-0.12	-0.70	80	310
N38	1.22-1.25	12.2-12.5	≥899	≥11.3	≥955	≥12	287-310	36-39	-0.12	-0.70	80	310
N40	1.25-1.28	12.5-12.8	≥907	≥11.4	≥955	≥12	302-326	38-41	-0.12	-0.70	80	310
N42	1.28-1.32	12.8-13.2	≥915	≥11.5	≥955	≥12	318-342	40-43	-0.12	-0.70	80	310
N45	1.32-1.38	13.2-13.8	≥923	≥11.6	≥955	≥12	342-366	43-46	-0.12	-0.70	80	310
N48	1.38-1.42	13.8-14.2	≥923	≥11.6	≥955	≥12	366-390	46-49	-0.12	-0.70	80	310
N50	1.40-1.45	14.0-14.5	≥796	≥10.0	≥876	≥11	382-406	48-51	-0.12	-0.70	60	310
N52	1.43-1.48	14.3-14.8	≥796	≥10.0	≥876	≥11	398-422	50-53	-0.12	-0.70	60	310
N55	1.46-1.52	14.6-15.2	≥796	≥10.0	≥876	≥11	414-430	52-54	-0.12	-0.70	60	310
N35M	1.17-1.22	11.7-12.2	≥868	≥10.9	≥1114	≥14	263-287	33-36	-0.12	-0.70	100	310
N38M	1.22-1.25	12.2-12.5	≥899	≥11.3	≥1114	≥14	287-310	36-39	-0.12	-0.70	100	310
N40M	1.25-1.28	12.5-12.8	≥923	≥11.6	≥1114	≥14	302-326	38-41	-0.12	-0.70	100	310
N42M	1.28-1.32	12.8-13.2	≥955	≥12.0	≥1114	≥14	318-342	40-43	-0.12	-0.70	100	310
N45M	1.32-1.38	13.2-13.8	≥995	≥12.5	≥1114	≥14	342-366	43-46	-0.12	-0.70	100	310
N48M	1.37-1.43	13.7-14.3	≥1027	≥12.9	≥1114	≥14	366-390	46-49	-0.12	-0.70	100	310
N50M	1.40-1.45	14.0-14.5	≥1033	≥13	≥1114	≥14	382-406	48-51	-0.12	-0.70	100	310
N52M	1.43-1.48	14.3-14.8	≥1050	≥13.2	≥1114	≥14	398-422	50-53	-0.12	-0.70	100	310
N55M	1.46-1.52	14.6-15.2	≥1066	≥13.4	≥1114	≥14	414-430	52-54	-0.12	-0.70	100	310
N35H	1.17-1.22	11.7-12.2	≥868	≥10.9	≥1353	≥17	263-287	33-36	-0.12	-0.70	120	310
N38H	1.22-1.25	12.2-12.5	≥899	≥11.3	≥1353	≥17	287-310	36-39	-0.12	-0.70	120	310
N40H	1.25-1.28	12.5-12.8	≥923	≥11.6	≥1353	≥17	302-326	38-41	-0.12	-0.70	120	310
N42H	1.28-1.32	12.8-13.2	≥955	≥12.0	≥1353	≥17	318-342	40-43	-0.12	-0.70	120	310
N45H	1.32-1.36	13.2-13.6	≥963	≥12.1	≥1353	≥17	342-366	43-46	-0.12	-0.70	120	310
N48H	1.37-1.43	13.7-14.3	≥995	≥12.5	≥1353	≥17	366-390	46-49	-0.12	-0.70	120	310
N50H	1.40-1.45	14.0-14.5	≥1011	≥12.7	≥1353	≥17	382-406	48-51	-0.12	-0.70	120	310
N52H	1.43-1.48	14.3-14.8	≥1027	≥12.9	≥1353	≥17	398-422	50-53	-0.12	-0.70	120	310
N55H	1.46-1.52	14.6-15.2	≥1035	≥13	≥1353	≥17	414-430	52-54	-0.12	-0.70	120	310
N35SH	1.17-1.22	11.7-12.2	≥876	≥11.0	≥1592	≥20	263-287	33-36	-0.11	-0.65	150	320
N38SH	1.22-1.25	12.2-12.5	≥907	≥11.4	≥1592	≥20	287-310	36-39	-0.11	-0.65	150	320
N40SH	1.25-1.28	12.5-12.8	≥939	≥11.8	≥1592	≥20	302-326	38-41	-0.11	-0.65	150	320
N42SH	1.28-1.32	12.8-13.2	≥987	≥12.4	≥1592	≥20	318-342	40-43	-0.11	-0.65	150	320
N45SH	1.32-1.38	13.2-13.8	≥1003	≥12.6	≥1592	≥20	342-366	43-46	-0.11	-0.65	150	320
N48SH	1.37-1.43	13.7-14.3	≥1027	≥12.9	≥1592	≥20	366-390	46-49	-0.11	-0.65	150	320
N28UH	1.04-1.08	10.4-10.8	≥764	≥9.6	≥1990	≥25	207-231	26-29	-0.11	-0.60	180	330
N30UH	1.08-1.13	10.8-11.3	≥812	≥10.2	≥1990	≥25	223-247	28-31	-0.11	-0.60	180	330
N33UH	1.13-1.17	11.3-11.7	≥852	≥10.7	≥1990	≥25	247-271	31-34	-0.11	-0.60	180	330
N35UH	1.17-1.22	11.7-12.2	≥860	≥10.8	≥1990	≥25	263-287	33-36	-0.11	-0.60	180	330
N38UH	1.22-1.25	12.2-12.5	≥876	≥11.0	≥1990	≥25	287-310	36-39	-0.11	-0.60	180	330
N40UH	1.25-1.28	12.5-12.8	≥899	≥11.3	≥1990	≥25	302-326	38-41	-0.11	-0.60	180	330
N42UH	1.28-1.32	12.8-13.2	≥899	≥11.3	≥1990	≥25	318-342	40-43	-0.11	-0.60	180	330
N45UH	1.32-1.36	13.2-13.6	≥908	≥11.4	≥1990	≥25	342-366	43-46	-0.11	-0.60	180	330
N48UH	1.37-1.43	13.7-14.3	≥908	≥11.4	≥1990	≥25	366-390	46-49	-0.11	-0.60	180	330
N28EH	1.04-1.08	10.4-10.8	≥780	≥9.8	≥2388	≥30	207-231	26-29	-0.11	-0.55	200	330
N30EH	1.08-1.13	10.8-11.3	≥812	≥10.2	≥2388	≥30	223-247	28-31	-0.11	-0.55	200	330
N33EH	1.13-1.17	11.3-11.7	≥836	≥10.5	≥2388	≥30	247-271	31-34	-0.11	-0.55	200	330
N35EH	1.17-1.22	11.7-12.2	≥876	≥11.0	≥2388	≥30	263-287	33-36	-0.11	-0.55	200	330
N38EH	1.22-1.25	12.2-12.5	≥899	≥11.3	≥2388	≥30	287-310	36-39	-0.11	-0.55	200	330
N40EH	1.25-1.28	12.5-12.8	≥899	≥11.3	≥2388	≥30	302-326	38-41	-0.11	-0.55	200	330
N42EH	1.28-1.32	12.8-13.2	≥899	≥11.3	≥2388	≥30	318-342	40-43	-0.11	-0.55	200	330
N45EH	1.32-1.36	13.2-13.6	≥899	≥11.3	≥2388	≥30	342-366	43-46	-0.11	-0.55	200	330
N48EH	1.37-1.43	13.7-14.3	≥899	≥11.3	≥2388	≥30	366-390	46-49	-0.11	-0.55	200	330
N28AH	1.04-1.08	10.4-10.8	≥787	≥9.9	≥2624	≥33	207-231	26-29	-0.10	-0.50	230	350
N30AH	1.08-1.13	10.8-11.3	≥819	≥10.3	≥2624	≥33	223-247	28-31	-0.10	-0.50	230	350
N33AH	1.13-1.17	11.3-11.7	≥843	≥10.6	≥2624	≥33	247-271	31-34	-0.10	-0.50	230	350
N35AH	1.17-1.22	11.7-12.2	≥876	≥11.0	≥2624	≥33	263-287	33-36	-0.10	-0.50	230	350
N38AH	1.22-1.25	12.2-12.5	≥899	≥11.3	≥2624	≥33	287-310	36-39	-0.10	-0.50	230	350

Примечание.

Приведенные данные магнитных и физических характеристик приведены при комнатной температуре.
Плотность: 7,4 ~ 7,6 г / см ²
Таблица преобразования: 1T = 10KGs; 1KA / m = 79,6 Koe; 1KJ / м3 = 7.96MGOe
